苯甲酸泵苯甲酸計量泵機組分解圖

    苯甲酸泵為臥式安裝，水平軸向吸入，徑向頂端吐出，泵體腳支承，轉子從泵體后面抽出。泵體前側有保溫夾套，可充0.6MPa、370℃的導熱油保溫。葉輪背面平衡筋平衡軸向力。軸承為滾動軸承，軸封可采用填料密封，也可采用機械密封。

　　苯甲酸泵旋轉方向：從電機端看，泵為順時針方向旋轉。 主要零件材質：過流部件材質為ZG1Gr18Ni9。

苯甲酸泵成套范圍：泵與電機、公用底座配套供應。 訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本公司協商有關技術要求。

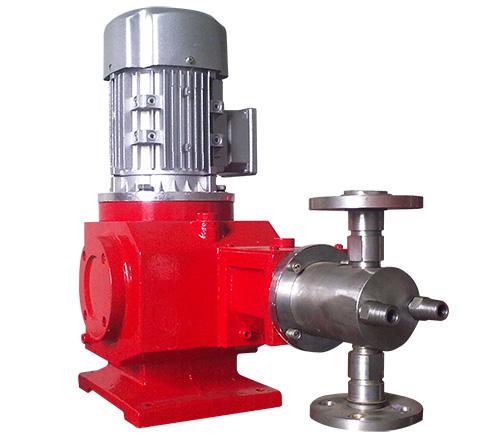

苯甲酸計量泵

技術參數:

苯甲酸計量泵可調計量范圍：0-3000L/H

苯甲酸計量泵大壓力承受范圍：0-50MPa

苯甲酸計量泵驅動方式：電機驅動

苯甲酸計量泵控制方式：手動、自動控制 (可接收4-20mA信號來調節流量)

苯甲酸計量泵配置方式：泵頭保溫、、電機配防爆

產品特點:

與介質直接接觸部位全采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。

雙泵頭結構，經濟實用，占地面積小，性能優越。

易損部件全部經過特殊化處理，質量保證。

內部配置性能卓越的調節器總成，延長泵的使用壽命，并降低了噪音。

定量輸出，在泵運行或停止時也可任意調節流量，精密度高可達正負百分之一。

吐出壓力高一款系列可達500KG。

適用于輸送溫度為 -30～320℃，粘度為 0.3～800mm2/s 的介質。

結構原理:

苯甲酸計量泵的結構：該泵的由電機、傳動箱、缸體等三部份組成。

傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成；通過旋轉調節手輪來實行高調節行程，從面改變弓型連桿中前后距離來達到改變柱塞（活塞）行程的目的。

缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。

工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動。連同柱塞，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉，排出閥打開，液體在柱塞的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。

苯甲酸計量泵流量調節特性：泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變弓型連桿間的間距，改變柱塞在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定柱塞行程，精確率為98％.
