焦油渣輸送泵如何安裝

焦油渣輸送泵主要特點

1、焦油渣輸送泵輸送介質范圍較廣，并且允許介質含有一定量的雜質；2、焦油渣輸送泵轉子桿和轉子套一體化設計，提高軸的剛性和撓度，運行穩定，可靠；3、多種軸承冷卻方式選擇，更好保護軸承工作，延長工作壽命；4、焦油渣輸送泵結構優化設計，可允許短時間的干運轉；5、特具有很強的自吸能力和較低的NPSHr值，且能輸送一定比例的汽液混輸；6、多種軸承冷卻方式選擇，更好保護軸承工作，延長工作壽命；

2、

焦油渣輸送泵應用范圍

可輸送介質粘度為

2.0～100000 mm2/s

流量范圍

0～300 m3/h

高壓

6.3 Mpa

最高溫度

380 ℃

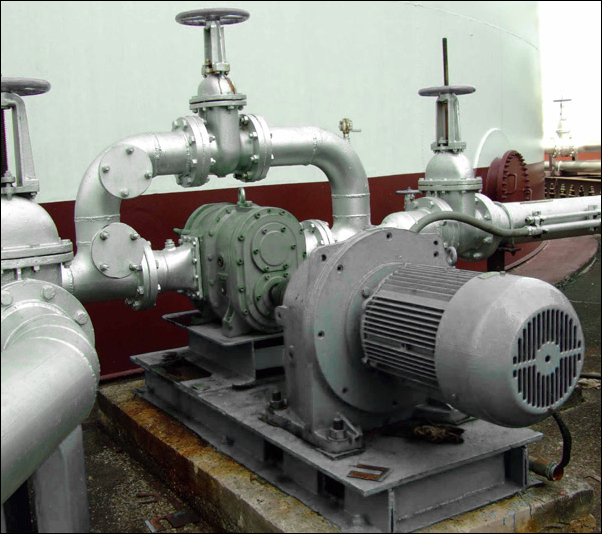

焦油渣輸送泵的安裝

焦油渣輸送泵可采用水平安裝或垂直安裝方式

1.綜述

基礎可為混凝土結構或有承載能力的底座，如鋼結構的底座。

提示：所有基礎必須滿足的條件是必須能在整個平面上承載焦油渣輸送泵機組的重量。

2.混凝土基礎的特性

基礎必須水平，表面必須平整、清潔，且可完全承受作用其上的負荷。

混凝土基礎的設計必須使焦油渣輸送泵底板可完全平放在上面，并且可用合適的螺栓進行固定（請參閱機組圖紙）。

注意：如果對底板只有局部支撐，則沒有受到支撐的中間會下垂，或導致焦油渣輸送泵機組受到過大的扭力。這將影響焦油渣輸送泵機組的校準，并造成過強的噪聲輻射和焦油渣輸送泵的損壞。

3.校正焦油渣輸送泵機組

必須按照規定的高度尺寸和系統尺寸對焦油渣輸送泵機組進行校正。校正可采用緊貼每一固定螺栓的鋼質填隙片進行。鋼質填隙片的總高度由設備的系統尺寸決定。鋼質填隙片和底板之間不得有縫隙。

如果各個固定孔之間的距離大于750mm，我們建議在每隔750mm處加上鋼質填隙片。

焦油渣輸送泵機組的水平校正通過用水平尺在焦油渣輸送泵上的縱向和橫向機加工表面進行找正。

允許偏差：Max. 1mm /1m長度。

4.焦油渣輸送泵機組在混凝土基礎上的固定

將焦油渣輸送泵機組在基礎上進行校準之后，交叉地均衡擰緊固定螺栓。

在制作混凝土基礎的模板時，應在基礎的上表面和底板的底面之間留有空隙，用于校準焦油渣輸送泵機組和充填砂漿填料。凝固后的混凝土基礎必須水平，表面要平整、清潔。要清除基礎上的油漬。對預留的安裝基礎螺栓用的地腳螺栓孔要進行清潔并用空氣吹掃干凈。在安裝焦油渣輸送泵機組之前，要將混凝土基礎的表面打毛并清潔，以便保證基礎本體和砂漿填料之間有良好的粘合。

在混凝土基礎上完成校準之后，盡量用無收縮性砂漿填料來澆鑄底板，澆鑄時，插入地腳螺栓并灌滿整個底板長度包括地腳螺栓孔。

提示：在用砂漿填料澆鑄或者填充時，要注意底板要鋪在整個平面上，要用敲擊的方法保證沒有空腔。
