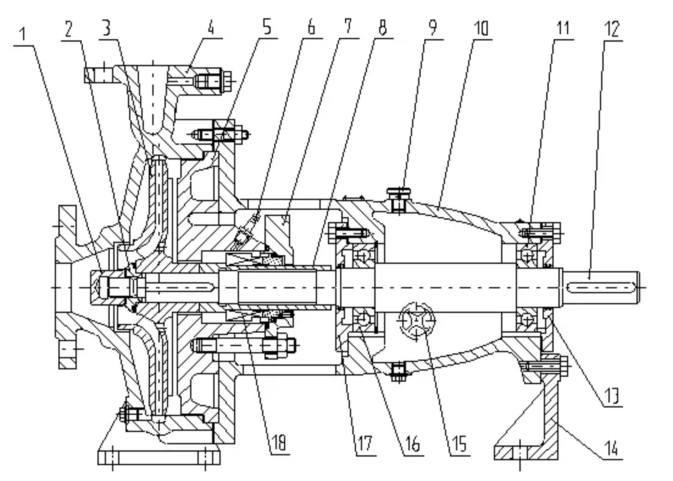

灰水泵灰水輸送泵結構圖





1   葉輪螺母    2   卡盤     3 葉輪     4   泵體        5   泵蓋         6 冷卻水嘴



7   密封端蓋    8   軸套     9 氣孔蓋   10 軸承箱體    11 滾動軸承    12 軸



13 軸承后蓋    14 支腳    15 油標     16滾動軸承    17 軸承前蓋    18 機械密封



灰水泵主要零部件（見泵結構圖）是由泵體、葉輪、葉輪螺母、卡盤、泵蓋、軸承架、軸、軸套等組成。泵的吸入口順著軸線，排出口為垂直向上，徑向排出，泵體為腳支承式，可直接固定在底座上。軸承架包括軸、葉輪、填料函等形成一個組合件，使泵體在維修時不需從管道上拆下，因采用了加長聯軸器，電機也不必拆下。



軸承架內有儲油室，內裝稀油供潤滑油承之用，側部設置油標以檢查潤滑油的油位，底部設有放油塞，潤滑油一般采用20#機械油為宜。





部分規格的灰水泵泵體設計成雙蝸殼體，以平衡徑向力。

流量：~2000m3/h



揚程：~160m



壓力：~2.5MPa



溫度：-80℃~+300℃



灰水泵用途：可輸送低溫或高溫液體；中性或有腐蝕性液體，清潔或內含固體顆粒的液體，可廣泛適用于化工、化肥、石油、冶金、電力、造紙、食品、制藥、合成纖維等工業部門。





1 灰水泵概述



灰水泵是臥式單級單吸懸臂式離心泵，其尺寸符合DIN24256/ISO2858標準。



灰水泵可輸送低溫或高溫液體、中性或有腐蝕性液體、清潔或內含固體顆粒的液體，可廣泛適用于化工、化肥、石油、冶金、電力、造紙、食品、制藥、合成纖維等工業部門。



2 灰水泵性能參數



1、流量：~2000m3/h



2、揚程：~160m



3、工作壓力：2.5MPa



4、工作溫度：－80℃~300℃



5、特性曲線平穩，汽蝕值低，效率高，在不滿負荷時也保持這些特性。



3 使用范圍



灰水泵輸送介質



1、各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸。



2、各種溫度和濃度下的氫氧化鈉和碳酸鈉等堿性濃液。



3、各種鹽溶液。



4、各種液態石油化工產品、有機化合物以及其它有腐蝕性的原料和產品。



可選擇的耐腐蝕材料包括303、305、306、307、316、316L、904、904L、804、ECR



合金、NiCr合金、哈氏合金、CD－4MnCu及鈦合金等，能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況
