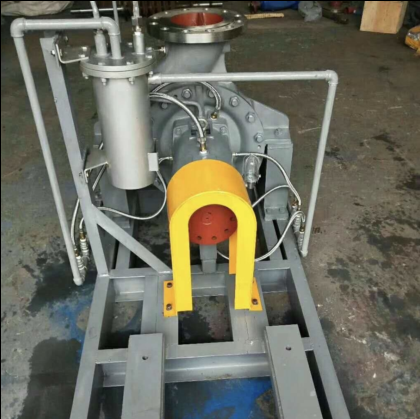

燃料乙醇泵燃料乙醇輸送泵的結構說明：A、泵為單級、臥式、蝸殼泵。泵體為腳支撐，單吸葉輪。軸向吸入，徑向排出。B、根據使用條件采用前、后密封及平衡孔進行水力平衡。C、填料箱具有冷卻或加熱管接頭。軸封采用填料密封，也可以采用單端面或雙端面機械密封。配有冷卻、沖洗或密封液系統。D、吸入排出管法蘭的額定壓力等級相同。E、軸承用潔凈的22號機械油潤。F、泵的旋轉方向：從原動機端看，為順時針轉旋。

軸封裝置型式及代號

    單端面機械密封 S1內裝式單端面機械密封；S2外裝式單端面機械密封；S3有旋轉密封環(嚙合環)的內裝式單端面機械密封。均有非平衡式或平衡式，可設或不設喉部襯套。

雙端面機械密封 D1背靠背裝置雙端面機械密封；D2串聯裝置雙端面機械密封；D3面對面裝置雙端面機械密封。其中一個或兩個都可以是非平衡的活平衡式的。 如果采用雙端面機械密封，在密封腔中，需要超過工作介質0.5～1.0kg/cm2壓力的封液，封液應選取既不影響輸送介質的性能，又應無毒、無腐蝕性的液體。

燃料乙醇泵選型時應填寫化工泵數據表，需要明確如下資料:

工況下的流量、揚程、裝置汽蝕余量;

泵進口壓力;

過流件材質、軸封型式;

電機防護等級、絕緣等級、防爆要求等;

法蘭特殊要求;

其它要求。

燃料乙醇泵燃料乙醇輸送泵的日常維護保養

燃料乙醇泵燃料乙醇輸送泵是目前使用較廣泛的一種流程泵分類，由于對環境要求低，很多人都忽視了燃料乙醇泵燃料乙醇輸送泵的日常維護。(1)首先，燃料乙醇泵燃料乙醇輸送泵要有專人做日常管理和維護，包括定期檢查燃料乙醇泵燃料乙醇輸送泵繞組與套管之間的絕緣。（2）燃料乙醇泵燃料乙醇輸送泵在比較粘稠液體管理工作后，應該可以放到清水中進行運作需要幾分鐘，保證泵體的清潔。（3）如燃料乙醇泵燃料乙醇輸送泵長期不使用，不得長時間

(1)首先，燃料乙醇泵燃料乙醇輸送泵要有專人做日常管理和維護，包括定期檢查燃料乙醇泵燃料乙醇輸送泵繞組與套管之間的絕緣。

（2）燃料乙醇泵燃料乙醇輸送泵在比較粘稠液體管理工作后，應該可以放到清水中進行運作需要幾分鐘，保證泵體的清潔。

（3）如燃料乙醇泵燃料乙醇輸送泵長期不使用，不得長時間浸漬在工作液中，以減少燃料乙醇泵燃料乙醇輸送泵的腐蝕和電子繞組的潮濕，提高使用壽命；

（4）在正常運行條件下，燃料乙醇泵燃料乙醇輸送泵每次使用300小時以上后應注油或換油，并檢查機械密封總成的狀況。

(5)拆卸維修的燃料乙醇泵燃料乙醇輸送泵在0.2 mpa 的環境中應檢查氣密性。

(6)密封圈更換后:燃料乙醇泵燃料乙醇輸送泵投入運行后，應觀察一段時間。如果泵送量或效率降低，應拆除燃料乙醇泵燃料乙醇輸送泵，并檢查燃料乙醇泵燃料乙醇輸送泵葉輪部件與密封圈之間的距離。
