長軸液下泵
****產品概述

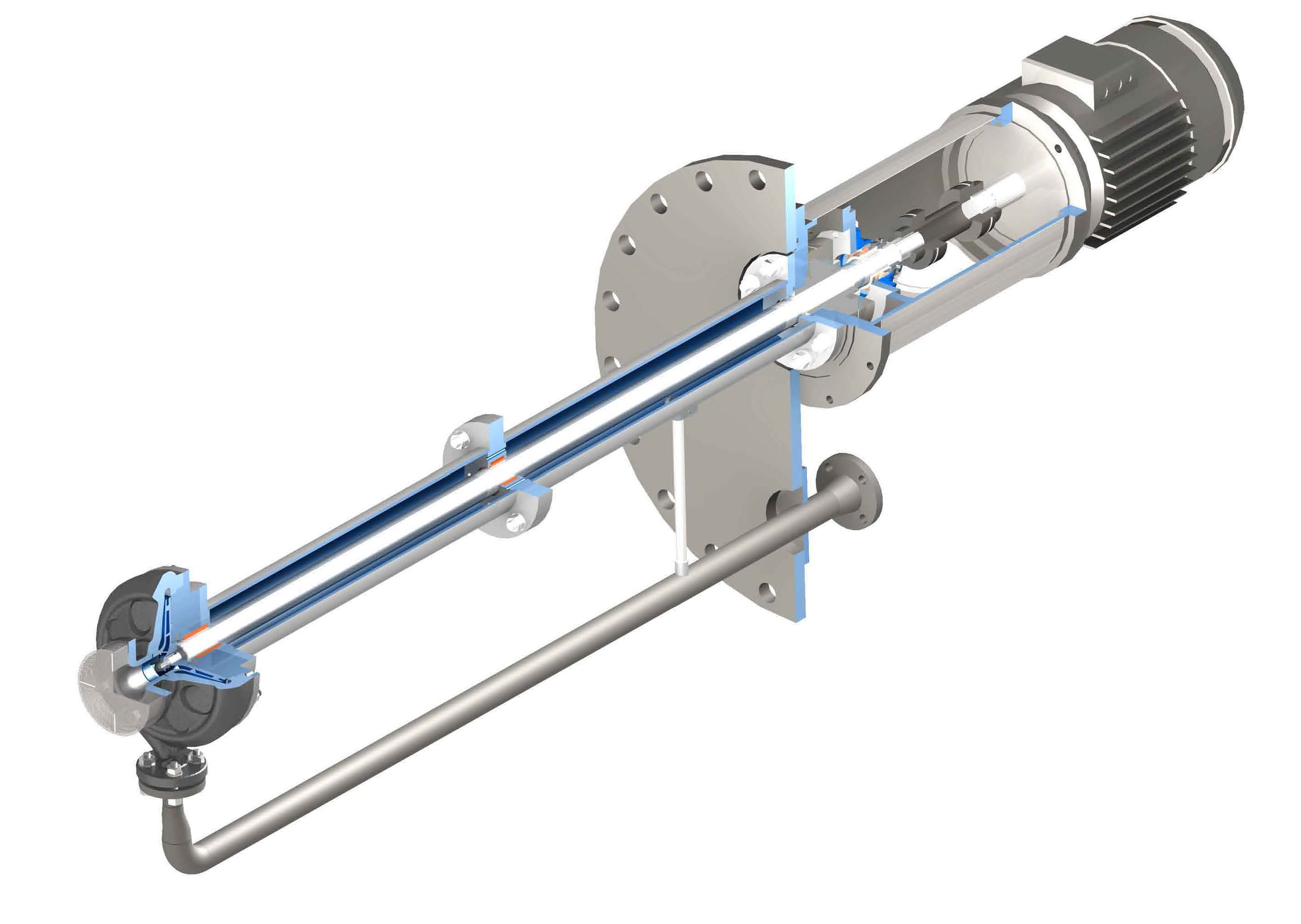

長軸液下泵（高溫液下泵 680度定制）為單級立式懸臂式離心液下泵，其軸承不和液體接觸，適合于輸送含有35%以下顆粒固體顆粒，有腐蝕性液體，用于石油，化工、化肥、造紙工業、煉鋼廠及自來水等工業部門。
長軸液下泵（高溫液下泵 680度定制），主要由泵體、泵蓋或護板、葉輪、軸承體部件、安裝板、出液管等組成。泵體固定在支架上，支架上安放軸承體，軸承體上下分別設有雙列圓錐滾子軸承和單列圓柱滾子軸承，軸承體上安裝電機座，可采用直聯傳動，通過改變泵軸轉速，以滿足不同工況要求。泵的轉向，從驅動端看泵，泵為逆時針?lè)较蜣D(zhuǎn)動。
本系列的性能范圍：流量為7-380m/h，揚程為10-400m。
根據輸送介質對泵腐蝕的情況，用戶可選用于過流部分材質，泵與介質接觸的主要零件材質有0Cr18NI9ti、1Cr18NI9ti、0Cr18Ni12Mo2Ti、1Cr18Ni12Mo2Ti、0Cr18Ni12Mo3Ti、J-1合金、CD4MCu、20Cb3等材質。
本系列液下泵的懸臂長（指底板到葉輪中心）為1-50m，用戶在訂貨時根據需要選取。
****性能參數
|
型號 |
流量 |
揚程 |
轉速 r/min |
電機功率 Kw |
|
7CZYXB30-4 |
7 |
30 |
1450 |
4 |
|
10CZYXB18-4 |
10 |
18 |
1450 |
4 |
|
10CZYXB30-4 |
10 |
30 |
1450 |
5.5 |
|
15CZYXB18-4 |
15 |
18 |
1450 |
5.5 |
|
15CZYXB30-4 |
15 |
30 |
1450 |
7.5 |
|
20CZYXB40-4 |
20 |
40 |
1450 |
22 |
|
20CZYXB70-4 |
20 |
70 |
1450 |
30 |
|
25CZYXB20-4 |
25 |
20 |
1450 |
7.5 |
|
27CZYXB20-4 |
27 |
20 |
1450 |
7.5 |
|
30CZYXB30-4 |
30 |
30 |
1450 |
11 |
|
45CZYXB20-4 |
45 |
26 |
1450 |
11 |
|
54CZYXB20-4 |
54 |
20 |
1450 |
15 |
|
54CZYXB35-4 |
54 |
35 |
1450 |
15 |
|
50CZYXB50-4 |
50 |
50 |
1450 |
30 |
|
60CZYXB80-4 |
60 |
80 |
1450 |
45 |
|
90CZYXB20-4 |
90 |
20 |
1450 |
30 |
|
100CZYXB38-4 |
100 |
38 |
1450 |
30 |
|
100CZYXB26-4 |
100 |
26 |
1450 |
30 |
|
110CZYXB25-4 |
110 |
25 |
1450 |
30 |
|
150CZYXB25-4 |
150 |
25 |
1450 |
45 |
|
180CZYXB32-4 |
150 |
32 |
1450 |
54 |

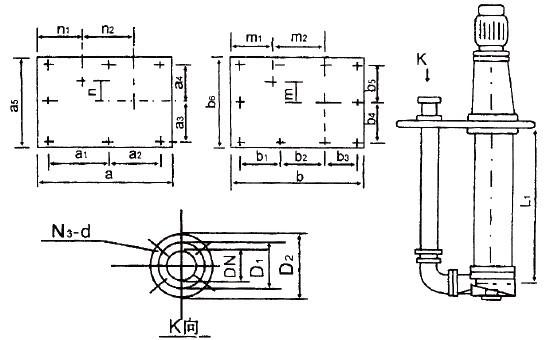

****安裝尺寸圖
|
型號 |
DN |
D1 |
D2 |
L1 |
a |
a1 |
a2 |
a3 |
a4 |
a5 |
n1 |
n2 |
n |
n2-d |
|
|
7CZYXB-30 |
25 |
100 |
130 |
≤1600 |
580 |
260 |
260 |
220 |
220 |
500 |
110 |
231 |
101 |
4-Φ14 |
|
|
7CZYXB-40 |
25 |
100 |
130 |
≤1600 |
580 |
260 |
260 |
220 |
220 |
500 |
110 |
231 |
101 |
4-Φ14 |
|
|
10CZYXB-18 |
40 |
110 |
140 |
≤1600 |
650 |
295 |
295 |
220 |
220 |
500 |
110 |
287 |
96.2 |
4-Φ14 |
|
|
15CZYXB-18 |
40 |
110 |
140 |
≤1600 |
650 |
295 |
295 |
220 |
220 |
500 |
110 |
287 |
96.2 |
4-Φ14 |
|
|
30CZYXB-30 |
50 |
130 |
160 |
≤1600 |
830 |
390 |
390 |
280 |
280 |
610 |
155 |
400 |
0 |
4-Φ14 |
|
|
25CZYXB-20 |
50 |
130 |
160 |
≤1600 |
690 |
315 |
315 |
230 |
230 |
520 |
127 |
303 |
158 |
4-Φ14 |
|
|
27CZYXB-20 |
50 |
130 |
160 |
≤1600 |
690 |
315 |
315 |
230 |
230 |
520 |
135 |
295 |
90 |
4-Φ14 |
|
|
54CZYXB-20 |
80 |
150 |
185 |
≤1600 |
100 |
520 |
520 |
371 |
371 |
800 |
225 |
500 |
0 |
4-Φ18 |
|
|
15CZYXB-30 |
50 |
130 |
160 |
≤1600 |
580 |
260 |
260 |
220 |
220 |
500 |
110 |
231 |
101 |
4-Φ14 |
|
|
50CZYXB-50 |
65 |
130 |
160 |
≤1600 |
746 |
338 |
338 |
282 |
282 |
625 |
100 |
440 |
0 |
4-Φ18 |
|
|
型號 |
DN |
D1 |
D2 |
L1 |
b |
b1 |
b2 |
b3 |
b4 |
b5 |
b6 |
m1 |
m2 |
m |
n2-d |
|
90CZYXB-20 |
80 |
150 |
185 |
≤1600 |
940 |
294 |
294 |
294 |
326 |
326 |
710 |
180 |
185 |
400 |
4-Φ18 |
|
90CZYXB-25 |
100 |
180 |
220 |
≤1600 |
940 |
294 |
294 |
294 |
326 |
326 |
710 |
180 |
185 |
400 |
4-Φ18 |
|
100CZYXB-25 |
100 |
165 |
195 |
≤1600 |
940 |
294 |
294 |
294 |
326 |
326 |
710 |
118 |
205 |
400 |
|
