液下雜污泵裝配順序

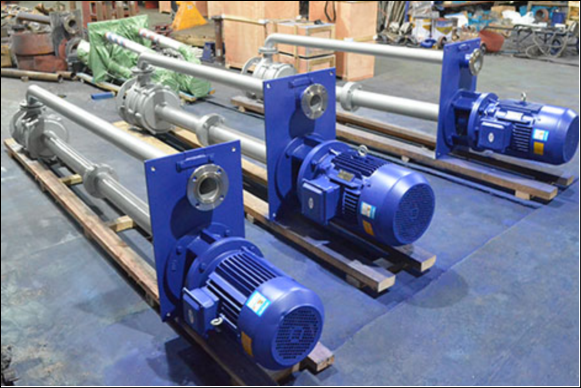

一、液下雜污泵簡述

液下雜污泵是立式單級單吸懸臂式離心泵結構，葉輪為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片。

液下雜污泵主要用于環保、市政工程、火力發電廠、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、水泥廠、食品廠、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、灰漿、流砂及城市排污溝道的流動污泥，以及含有泥砂渣物的流體和有腐蝕性液體。

二、液下雜污泵結構說明

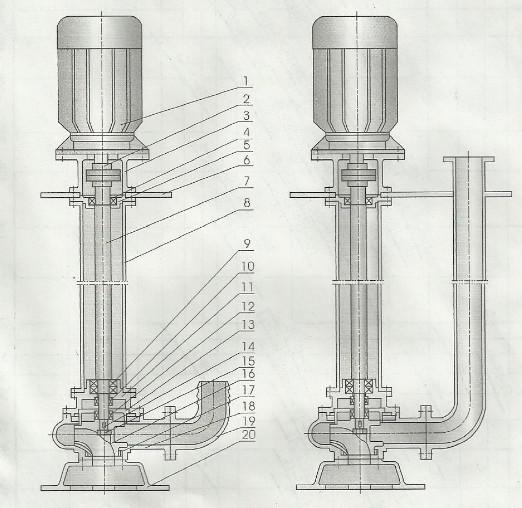

1、電機；2、聯軸器；3、電機座；4、上軸承；5、上軸承座；6、安裝盤；7、加長軸；8、支撐管；9、下軸承；10、上機械密封；11、油室；12、機械密封；13、后蓋板；14、鍵；15、葉輪螺母；16、葉輪；17、密封環；18、泵體；19、出水管；20、底盤

液下雜污泵為單級，單吸懸臂式結構，用軸承座，支承座，聯接管連接泵的水力部件，液體由出液管部件排出，泵的葉輪為半開式葉輪，在葉輪葉片進口延伸處設有攪拌葉片，該泵主要特點是在液下部位的泵軸，有足夠的剛度，葉輪，泵殼之間不設軸承，不采用軸封，可以輸送含有較大濃度固定顆粒的介質。泵插入液下的長度在800-2000之間，如果需要可以配帶吸入管。軸封采用較大泵插入液體中運行，不設軸封，傳動由立式電動機安裝在電機支承和支承座上，用聯軸器與泵相連。

液下雜污泵裝配順序

（1）將軸承分別裝在軸承盒和軸承座上。

（2）將毛氈圈裝在軸承端蓋甲、丙和軸承盒上。

（3）將軸承端蓋乙、丙裝在軸承座上并用螺栓緊固。

（4）將裝好軸承的軸承盒穿在軸上，擰上圓螺母，并將軸承端蓋甲緊固在軸承盒上。

（5）將軸裝入軸承座，用螺栓固定，擰上調整螺釘，并將軸承安裝在支承座上，將擋水圈套在下部軸承處的適當位置。

（6）將聯接管固定在軸承座上，并在聯接管下部裝上泵蓋，在軸下部裝上葉輪并擰緊，依次裝上泵體前蓋，并螺栓固定，用軸承盒處的調整螺釘調整葉輪與前蓋間的間隙，（控制在1--1.5mm內）調好后用螺母，螺栓緊固。

（7）電機支承安裝在軸承座上用螺栓緊固，在軸的上端裝聯軸器部件，并將電機聯軸器用緊固螺釘緊固在電機軸頭上，將電機裝在電機支承上，并用螺栓，螺母緊固。

（8）從泵的出品順序將石棉墊，出液彎頭、出液管件裝上，并固定在支承座上。
