石膏液下泵管道輸送效率如何提高

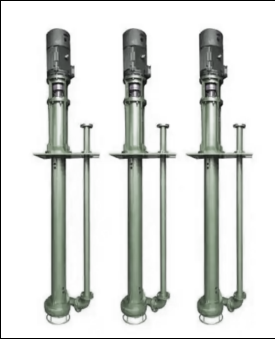

石膏液下泵產品概述

          1、石膏液下泵是立式離心泵結構，葉齮為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片。

      該石膏液下泵主要用于環保、市政工程、火力發電廠、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、液泥廠、食品廠、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、灰漿、流砂及城市排污溝道的流動污泥，以及含有煤塊，灰渣的液體。也可作為化工，醫藥等行業抽吸含有泥砂渣物的流體和有腐蝕性液體。YXB型還可輸送高溫(480℃)的煤油、原油、瀝青、油渣等工況。

    2、石膏液下泵型號意義：80YXB80－20A

      YXB－石膏液下泵

      80－泵的出口直徑（mm）

      80－泵的設計點流量（m3/h）

      20－泵的設計點揚程（m）

      A－表示葉輪經次切割

    3、泵的傳動方式：泵通過彈性聯軸器與電動機連接，從原動機方向看泵為順時針方向旋轉。

二、石膏液下泵結構說明

     YXB型泵為單級，單吸懸臂式結構，用軸承座，支承座，聯接管連接泵的液力部件，液體由出液管部件排出，泵的葉輪為半開式葉輪，在葉輪葉片進口延伸處設有攪拌葉片，該泵主要特點是在液下部位的泵軸，有足夠的剛度，葉輪，泵殼之間不設軸承，不采用軸封，可以輸送含有較大濃度固體顆粒的介質。泵插入液下長度在800-2000之間，如果需要可以配帶吸入管。軸封采用液下泵插入液體中運行，不設軸封，傳動由立式電動機安裝在電機支承和支承座上，用聯軸器與泵相連。

如何提高石膏液下泵管道效率

1合理確定石膏液下泵管道直徑

管路直徑的大小又自接影響泵站效率。實踐證明，管徑過大過小都是不經濟的，當管長及流量一定時，管徑選的大，則流速小，液頭損失小，消耗電能也少，但管路投資高；若管徑選的小，則情況與上述相反。為了減少管路損失，石膏液下泵進出液管口徑應合理確定管道直徑。已投產使用的管徑如過小，會使管路液頭損失增加，為了提高管路效率，可考慮按經濟管徑更換管路。

2縮短石膏液下泵管路長度

進、出液管的長度應最大限度地縮短。但當液源與出液池之間的地形平坦時，縮短管路必然會增加引渠、進液池及泵房的挖方量或增加出液池和干渠的填方工程,公眾號:泵管家。小型泵站平裝改斜裝，或將液泵落井、半落井安裝，管路折線布置改直線布置，可縮短泵房內管道長度，節省彎頭，減少液頭損失。根據條件提高管路內壁的光潔度，可減少管路阻力損失。一

3減少管路附件

管路附件的局部阻力系數很大，引起較大的液頭損失，運行時必須消耗大量能量。因此，應盡量減少不必要內管路附件。

底閥在管路附件中阻力系數最大，應取消而代之以其它充液設備和斷流設施。據有關資料介紹，底閥的能量損失占液管總能量損失的50％～70％，占進、出液管總能量損失的10％～50％。泵站揚程越低，底閥能量損失所占的比重則越大。另外，底閥的存在也給運行管理帶來許多麻煩，因此，很早就有人提出取消底閥。現已有部分泵站取消了底閥，改用真空泵充液，取得了較好的節能效果。但在小型抽液裝置中，底閥仍然普遍存在，這也是其裝置效率較低的原因之一。

為了減少管路進出口的液頭損失，可在管路進口加喇叭口。對于斜裝管路，可在進口裝平削管或特別喇叭管，在管路出口采用擴散管，節能效果顯著。
